ترميم وتدعيم الأعمدة الخرسانية | الطرق المختلفة وطريقة التنفيذ


اصلاح وتدعيم الاعمده الخرسانية والطرق المختلفة وطرق التنفيذ..

اول جزء من كورس اصلاح وتدعيم المباني الخرسانة - ترميم وتدعيم الأعمدة الخرسانية.
وطرق التدعيم المختلفه مثل القميص الخرسانه والقميص الحديد وشرح طريقه التنفيذ بالتفصيل وايضا
بعض المواقع التى يمكن اللجوء اليها لعمل بحث وايجاد الكثير من المعلومات ..


ترميم وتدعيم الاعمدة الخرسانية



امتى بلجأ للاصلاح وامتى للتدعيم ؟
فى حالة عدم زيادة الاحمال على المبني فبصلح العنصر الانشائى الموجود فقط
(وايضا يعتمد على مقدار الضرر الناتج) وفى حاله زياده الاحمال  على المبنى (كتغيير غرض المبني من سكنى الى نوع آخر)
بلجأ للتدعيم عشان اخلى العمود يقدر يشيل احمال اكثر من اللى كان مصمم عليها


الحالات المختلفه لاصلاح العيوب وترميم الأعمده الخرسانية .

1- حدوث شروخ فى الاعمده.
2- حدوث شروخ عميقه بدون ضرر لاسياخ الحديد .
3- حدوث شروخ وصدأ بسيط لاسياخ الحديد (نقص قليل فى قطاع العمود ).
3- حدوث شروخ وضرر كبير للخرسانه وايضا الاسياخ (نقص كبير فى قطاع العمود).

 سيتم ارفاق PDF يحتوى على الشرح بالتفصيل " تقوية  الأعمدة الخرسانية"

الحالة الاولى: وجود شروخ طفيفه فى الاعمده الخرسانية .

 فى حالة وجود شروخ طفيفه فى الاعمده بتتراوح من (1-5) مم  فبستخدم اول طريقه للاصلاح وهيا الاصلاح الموضعي Local Reapair
ودا عن طريق الحقن الموضعي بمواد ايبوكسيه واسمنت غير قابل للانكماش (الجراوت).
امتى احقن بايبوكسي وامتى احقن لاسمنت ؟
بتحقن بمواد ايبوكسيه فى حاله الشروخ الصغيره جدا , يتم الحقن بمواد ايبوكسيه مخصصه للشروخ .
فى حاله الشروخ الصغيره ولكن بتقرب من 5 مم بتحقن باسمنت غير قابل للانكماش (الجروات )
طريقه الحقن :
بتحقن عن طريق عمل فتحات فى الشروخ بمثقاب المسافه بين الفتحه والاخري (20-100) سم
يتم تنظيف الثوب جيدا عن طريق الضعط والهواء قبل الحقن .

سيتم ارفاق كتاب به شرح أكثر pdf  "  ترميم الاعمدة"

الحالة الثانية : شروخ بالخرسانة  بدون اى ضرر فى الحديد.

المقصود هنا وقوع الغطاء الخرساني ودي تعتبر شروخ كبيرة (من بعض الاماكن ) ولكن لا يوجد اي ضرر
فى اسياخ الحديد "التسليح" هيتم المعالجه عن طريق الازاله والاستبدال  Removal and Replacement

ويتم استخدام طريقه الازاله والاستبدال فى حاله ان الضرر الواقع يعتبر بسيط بالنسبه لقطاع العمود
(اماكن الضرر تمثل اقل من 20% من قطاع العمود )..
خطوات الاصلاح :
-يتم صلب الكمرت والعناصر المحيطه بالعمود .
- يتم ازاله اى خرسانة متفككه Loose Concrete من الاماكن المتضررة .
- يتم تنظيف السطح جيداً وتخشينه بفرشاة سلك.
- يتم صنفرة الحديد جيداً.
- يتم دهان السطح بالمواد الايبوكسيه (لتحسين التماسك بين الخرسانه الجديده والقديمة )
- يتم عمل شده مؤقته لمكان الضرر ويتم الصب قبل جفاف المواد الايبوكسيه.
- يتم استخدام خرسانه غير قابله للانكماش وبخواص جيده.
- يمكن ازاله الشده بعد يوم .
- ويتم ازاله اي خرسانه زائده عن قطاع العمود الخرساني  .


الحالة الثالثه: وجود شروخ وضرر بالحديد.

فى حالة وجود شروخ وسقوط الغطاء الخرساني ووجود ضرر مؤثر بالحديد كصدأ الحديد وابضا بعد الاسياخ
المنبعجه ... فممكن استخدم نفس طريقه الازالة والاسبتبدال اذا كان اماكن الضرر قليله بالنسبه لقطاع العمود
فى حالة استخدام الازاله والاستبدال ( النقص اقل من 20% من قطاع العمود)
خطوات الاصلاح:
- يتم صلب الكمرت والعناصر المحيطه بالعمود .
- يتم ازاله اى خرسانة متفككه Loose Concrete من الاماكن المتضررة .
- يفضل ازاله الغطاء الخرساني من الاماكن المتضررة يدوياً.
- يتم تنظيف السطح جيدا وتخشينة بفرشاة سلك .
- يتم صنفرة الحديد اذا كان به صدأ , يتم ازاله الحديد المنبعج واستبداله وعمل وصلات عن طريق اللحام الجيد .
- يتم دهان الاسطح بالمواد الايبوكسيه .
- ويتم عمل شده مؤقته والصب بخرسانه غير قابله للانكماش وبخواص جيده
- يتم ازاله الشده بعد يوم او 48 ساعة .
- يتم ازاله اى زياده عن قطاع العمود الخرساني.


الحالة الرابعة : وجود ضرر كبير للعمود ونقص كبير.

فى حالة وجود ضرر كبير للاعمده الخرسانية , ونقص كبير لايمكن استخدام طريقه الازاله والاستبدال
ولكن يجب استخدام طريقه توفر كفاءة اكثر و معالجة أفضل للعمود الخرساني ..
يتم التدعيم بواسطه قمصان خرسانية او قميص حديد .. Concrete Jackt Or steel Profile (skeleton)

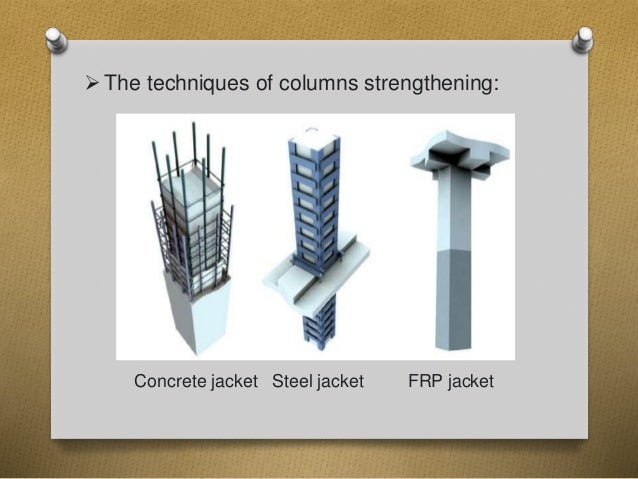

الطرق المختلفة لتدعيم الاعمده الخرسانية وطريقه التنفيذ


1- تدعيم الاعمدة الخرسانية بقميص خرساني.

الترميم بقميص خرساني "Concrete Jacket" من أكثر الطرق المشهورة لتدعيم وتقوية الاعمدة, ليس فى الاعمده فقط ولكن فى العناصر الاخري
بسبب التكلفه الاقتصاديه وايضا كفائتها من حيث التدعيم وتوفير المتطلبات و تقوية الأعمدة الخرسانية بالقمصان يزيد من مقاومة
-local axial and shear strength
ولكن لا يزيد اي مقاومه زلزالية seismic strength (flexure strength) .. ويمكن الحصول على هذه المقاومه عن طريق تمرير الحديد الخاص بالقميص الخرسانى الى الاعلى من خلال البلاطات (باستعمال قميص مستمر )
وسنتحدث فى موضوع مستقل عن كيفيه تقويه المبنى لاحمال الزلازل ...

يمكن تدعيم الأعمدة الخرسانية بقميص خرساني من اكثر من جهه ( اربعه جوانب,ثلاثه,اثنين او واحده)
يتم ازاله الغطاء الخرساني من الجهات التى سيتم تنفيذ القميص فيها .. وفى حاله القميص الاربع جهات وفى حاله
عدم زياده احمال يمكن الاكتفاء بتخشين السطح ..

سيتم ارفاق PDF يحتوى على الشرح بالتفصيل "  طرق تقوية الأعمدة الخرسانية المسلحة "

- خطوات تنفيذ القميص الخرساني.

- يتم صلب الكمرات التى يحملها العمود حتي يتم رفع الحمل عن العمود باستخدام جاكات ميكانيكة ويجب ألا يتم تحميل الجاك بكامل قدرته تحسبا  لأي أحمال إضافية. ( hydraulic Jack)
- الخطوة التالية هي إزاله الغطاء الخرساني من الجهات التى سيقام فيها قميص خرساني
- يتم تنظيف السطح جيداً وتخشينه بواسطة فرشاة سلك .
- يتم اصلاح الحديد المتضرر كما شرحنا سابقاً
- ويتم عمل ثقوب ووضع اشاير Shear connector
- ويتم تثبيت الحديد للقميص  بالحديد الاصلى للعمود باحد الطرق الموضحه بال PDF منها ال Bent Bars
- يتم عمل شده وبعد تثبيت حديد القميص بالعمود وعمل الشير كونكتور يتم صب القميص
- ويتم ازاله الشده بعد يوم او 48 ساعه .

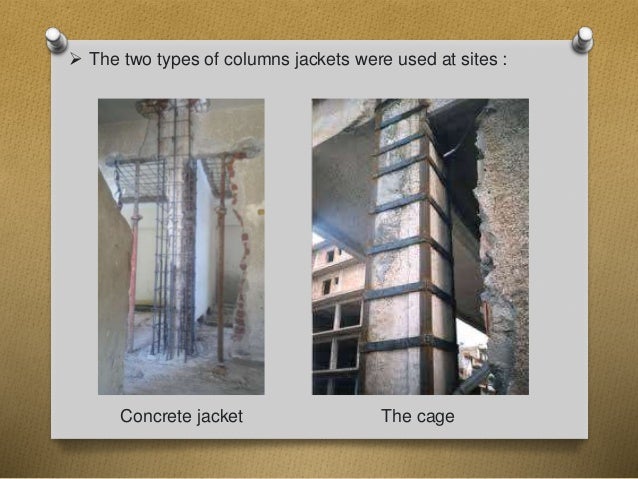

خطوات تنفيذ القميص الخرساني والحديد


تدعيم الاعمده بواسطه الكربون فايبر


 2- القميص الحديد Steel profile  من الزوايا والخوص.

بيتميز القميص الحديد بانه مبياخدش مكان زي القميص الخرسانه بيوفر مقاومه قص جيده
ولكن مش ممكن تزود بيه مقاومه جانبيه او زلزاليه طبعا لاستحاله تمرير الحديد الخاص بيه
خطوات تنفيذ القميص الحديد :
- يتم صلب العناصر المحيطه بـ العامود.
-
الخطوة التاليه يتم تنظيف السطح الخرساني جيدا ويكون مساوياَ.
- يتم عمل قميص خرساني عن طريق الزوايا والخواص
- يتم وضع زوايا فى الاركان (الاربع اركان ) .
- يتم لحام خوص عليها ويعتمد السمك على حسب مقدار التدعيم
 - يتم ملىء الفراغات بين الخوص والعمود بالجروات
- يجب ان يكون عدد الخوص كافي ويلحم جيداً
- يتم لف العمود بسلك شبك ويمكن لحامه بالقميص
- يتم تلبيش العمود بالمونه وتشطيبه .

سيتم ارفاق PDF يحتوى على الشرح بالتفصيل " خطوات تنفيذ القمصان الخرسانية والمعدنية "

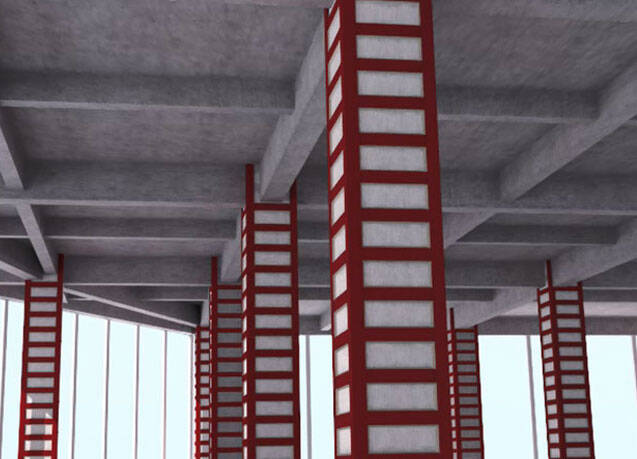

تدعيم الاعمده الخرسانية قميص حديد



ترميم وتدعيم واصلاح مشاكل الاعمده الخرسانية



3- steel encasment قميص حديد :

يمكن  تقوية الاعمدة باضافة قميص Steel او يسمي تغليف العمود وبيكون عبارة عن حديد كامل يغطى العمود , بيتم تجهيزه فى الخارج ولحامه على العمود
بيملي الفراغ بينه وبين العمود باسمنت غير قابل للانكماش (الجراوت)


4- التدعيم بواسطه الياف الكربون:

الياف الكربون ليها مقاومه جيده ف الشد ولكن مقاومتها للقص ضعيفه جداً وايضا من عيوبها
انها لا تتحمل اي درجات حرارة عالية ويتم استخدامها فى العديد من حالات الترميم و إصلاح العناصر المختلفة..


مواقع ستجد عليها الكثير من الابحاث:


"ان احسنت فمن الله , وان اخطأت فمنى ومن الشيطان "
اي اسئله او اخطاء ضعها فى كومنت
دمتم بخير ♥
